Mentor PADS VX2.14：电子设计PCB速成120讲
¥28.8
Mentor PADS VX2.14：电子设计PCB速成120讲
VX2.14 · EDA · 拼版 · PCB封装 · 原理图绘制
讲师：
凡亿教育
最后更新：2026年06月
课程难度
你将收获
- 300页PPT的图文教程，让大家在学习的过程当中更加的得心应手
- 掌握PDASVX2.14电路设计软件的各项功能和操作技巧
- 能够自由地进行电路设计工作，并提高设计的质量和可靠性
浏览相关主题
课程介绍
适合人群
- 学生可学
- 无业人员可学
- 在职人员可学
讲师介绍
课程大纲
共0节 时长0分钟
全部收起

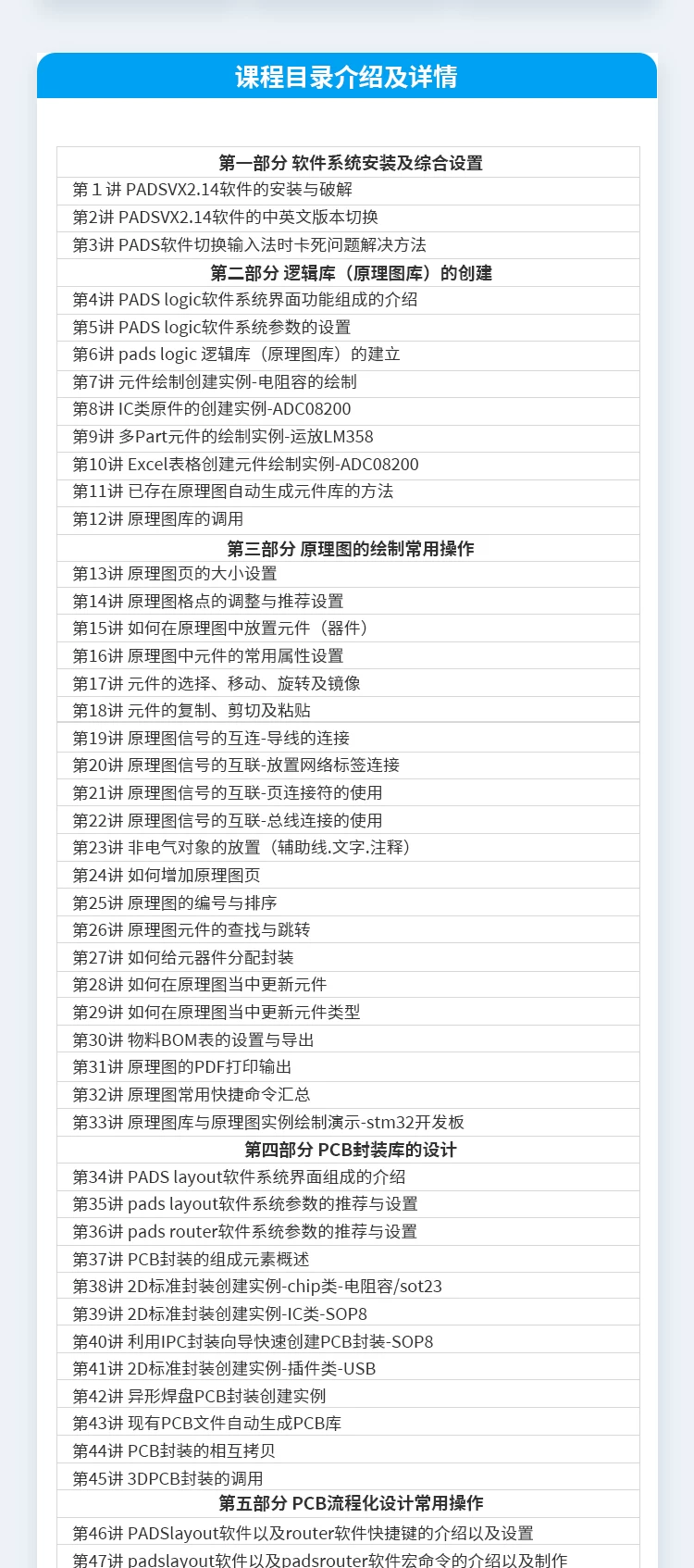

第一部分 软件系统安装及综合设置
共3节 | 19分钟
- 第1讲 PADSVX2.14软件的安装与破解14分钟
- 第2讲 PADSVX2.14软件的中英文版本切换3分钟
- 第3讲 PADS软件切换输入法时卡死问题解决方法1分钟
第二部分 逻辑库(原理图库)的创建
共9节 | 1小时58分钟
- 第4讲 PADSlogic软件系统界面功能组成的介绍5分钟
- 第5讲 PADS logic软件系统参数的设置23分钟
- 第6讲 pads logic逻辑库(原理图库)的建立12分钟
- 第7讲 元件绘制创建实例-电阻容的绘制16分钟
- 第8讲 IC类原件的创建实例-ADC0820017分钟
- 第9讲 多Part元件的绘制实例-运放LM35819分钟
- 第10讲 Excel表格创建元件绘制实例-ADC0820016分钟
- 第11讲 已存在原理图自动生成元件库的方法5分钟
- 第12讲 原理图库的调用4分钟
第三部分 原理图的绘制常用操作
共23节 | 3小时46分钟
- 第13讲 原理图页的大小设置6分钟
- 第14讲 原理图格点的调整与推荐设置2分钟
- 第15讲 如何在原理图中放置元件(器件)4分钟
- 第16讲 原理图中元件的常用属性设置3分钟
- 第17讲 元件的选择、移动、旋转及镜像11分钟
- 第18讲 元件的复制、剪切及粘贴3分钟
- 第19讲 原理图信号的互连-导线的连接8分钟
- 第20讲 原理图信号的互联-放置网络标签连接8分钟
- 第21讲 原理图信号的互联-页连接符的使用5分钟
- 第22讲 原理图信号的互联-总线连接的使用10分钟
- 第23讲 非电气对象的放置(辅助线.文字、注释)15分钟
- 第24讲 如何增加原理图页5分钟
- 第25讲 原理图的编号与排序7分钟
- 第26讲 原理图元件的查找与跳转6分钟
- 第27讲 如何给元器件分配封装12分钟
- 第28讲 如何在原理图当中更新元件28分钟
- 第29讲 如何在原理图当中更新元件类型5分钟
- 第30讲 物料BOM表的设置与导出7分钟
- 第31讲 原理图的PDF打印输出5分钟
- 第32讲 原理图常用快捷命令汇总4分钟
- 第33讲 原理图库与原理图实例绘制演示-stm32开发板（1）23分钟
- 第33讲 原理图库与原理图实例绘制演示-stm32开发板（2）25分钟
- 第33讲 原理图库与原理图实例绘制演示-stm32开发板（3）23分钟
第四部分 PCB封装库的设计
共13节 | 3小时48分钟
- 第34讲 PADSlayout软件系统界面组成的介绍9分钟
- 第35讲 pads layout软件系统参数的推荐与设置（1）33分钟
- 第35讲 pads layout软件系统参数的推荐与设置（2）34分钟
- 第36讲 padsrouter软件系统参数的推荐与设置7分钟
- 第37讲 PCB封装的组成元素概述19分钟
- 第38讲 2D标准封装创建实例-chip类-电阻容/sot2339分钟
- 第39讲 2D标准封装创建实例-IC类-SOP817分钟
- 第40讲 利用IPC封装向导快速创建PCB封装-SOP813分钟
- 第41讲 2D标准封装创建实例-插件类-USB15分钟

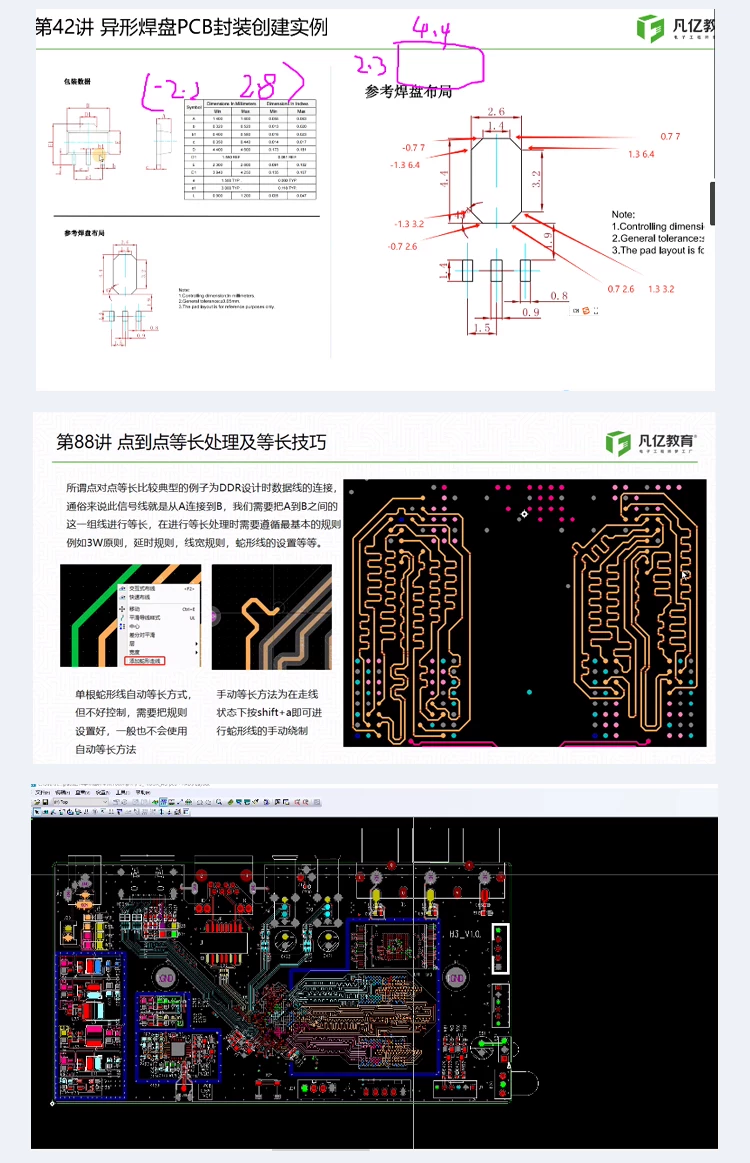

- 第42讲 异形焊盘PCB封装创建实例24分钟
- 第43讲 现有PCB文件自动生成PCB库5分钟
- 第44讲 PCB封装的相互拷贝5分钟
- 第45讲 3DPCB封装的调用10分钟
第五部分 PCB流程化设计常用操作
共75节 | 14小时40分钟
- 第46讲 PADSlayout软件以及router软件快捷键的介绍以及设置37分钟
- 第47讲 padslayout软件以及padsrouter软件宏命令的介绍以及制作27分钟

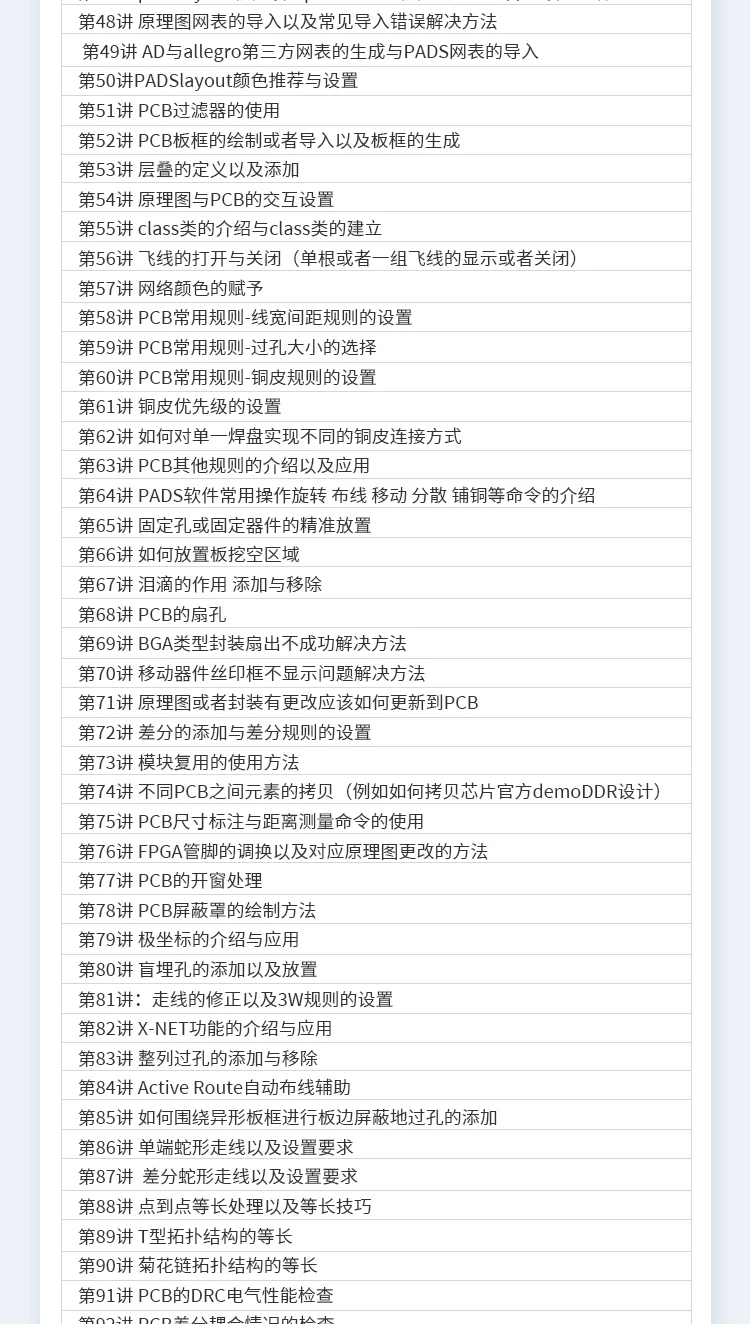

- 第48讲 原理图网表的导入以及常见导入错误解决方法45分钟
- 第49讲 AD与allegro第三方网表的生成与PADS网表的导入23分钟
- 第50讲 ADSlayout颜色推荐与设置11分钟
- 第51讲 PCB过滤器的使用8分钟
- 第52讲 PCB板框的绘制或者导入以及板框的生成10分钟
- 第53讲 层叠的定义以及添加10分钟
- 第54讲 原理图与PCB的交互设置9分钟
- 第55讲 class类的介绍与class类的建立15分钟
- 第56讲 飞线的打开与关闭(单根或者一组飞线的显示或者关闭)10分钟
- 第57讲 网络颜色的赋予4分钟
- 第58讲 PCB常用规则-线宽间距规则的设置13分钟
- 第59讲 PCB常用规则-过孔大小的选择21分钟
- 第60讲 PCB常用规则-铜皮规则的设置14分钟
- 第61讲 铜皮优先级的设置10分钟
- 第62讲 如何对单一焊盘实现不同的铜皮连接方式7分钟
- 第63讲 PCB其他规则的介绍以及应用18分钟
- 第64讲 PADS软件常用操作旋转布线移动分散铺铜等命令的介绍12分钟
- 第65讲 固定孔或固定器件的精准放置9分钟
- 第66讲 如何放置板挖空区域5分钟
- 第67讲 泪滴的作用添加与移除7分钟
- 第68讲 PCB的扇孔21分钟
- 第69讲 BGA类型封装扇出不成功解决方法11分钟
- 第70讲 移动器件丝印框不显示问题解决方法2分钟
- 第71讲 原理图或者封装有更改应该如何更新到PCB53分钟
- 第72讲 差分的添加与差分规则的设置10分钟
- 第73讲 模块复用的使用方法7分钟
- 第74讲 不同PCB之间元素的拷贝(例如如何拷贝芯片官方demoDDR设计)13分钟
- 第75讲 PCB尺寸标注与距离测量命令的使用7分钟
- 第76讲 FPGA管脚的调换以及对应原理图更改的方法15分钟
- 第77讲 PCB的开窗处理7分钟
- 第78讲 PCB屏蔽罩的绘制方法19分钟
- 第79讲 极坐标的介绍与应用9分钟
- 第80讲 盲埋孔的添加以及放置10分钟
- 第81讲 走线的修正以及3W规则的设置6分钟
- 第82讲 X-NET功能的介绍与应用25分钟
- 第83讲 整列过孔的添加与移除7分钟
- 第84讲 Active Route自动布线辅助7分钟
- 第85讲 如何围绕异形板框进行板边屏蔽地过孔的添加8分钟
- 第86讲 单端蛇形走线以及设置要求4分钟
- 第87讲 差分蛇形走线以及设置要求3分钟
- 第88讲 点到点等长处理以及等长技巧10分钟
- 第89讲 T型拓扑结构的等长16分钟
- 第90讲 菊花链拓扑结构的等长8分钟
- 第91讲 PCB的DRC电气性能检查9分钟
- 第92讲 PCB差分耦合情况的检查8分钟
- 第93讲 对重要信号实现快速包地的方法6分钟
- 第94讲 pads layout软件如何输出bom表9分钟
- 第95讲 PCB文件中LOGO的添加12分钟
- 第96讲 丝印尺寸的推荐设置与调整7分钟
- 第97讲 PDF装配图的输出5分钟
- 第98讲 PADS软件如何进行PCB设计拼版(v-cut)25分钟
- 第99讲 PADS软件如何进行PCB设计拼版(邮票孔)32分钟

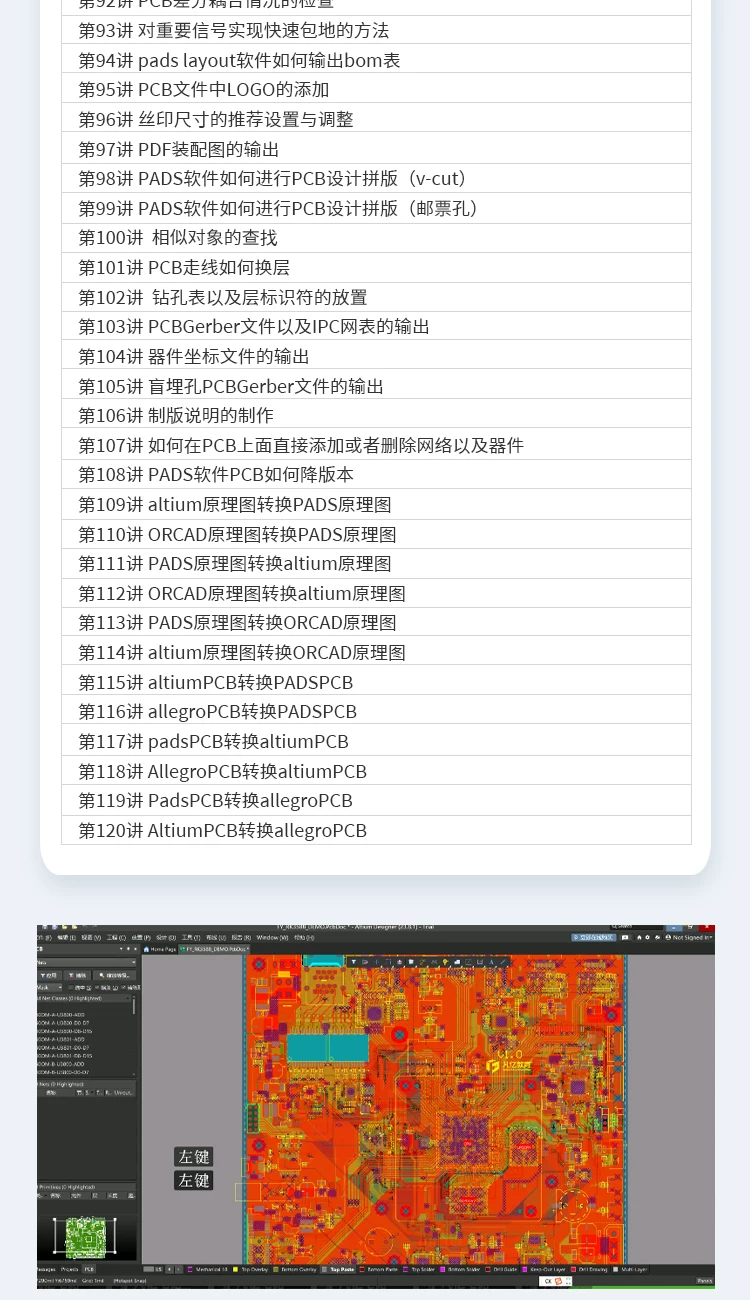

- 第100讲 相似对象的查找4分钟
- 第101讲 PCB走线如何换层4分钟
- 第102讲 钻孔表以及层标识符的放置6分钟
- 第103讲 PCBGerber文件以及IPC网表的输出14分钟
- 第104讲 器件坐标文件的输出6分钟
- 第105讲 盲埋孔PCBGerber文件的输出25分钟
- 第106讲 制版说明的制作23分钟
- 第107讲 如何在PCB上面直接添加或者删除网络以及器件6分钟
- 第108讲 PADS软件PCB如何降版本4分钟
- 第109讲 altium原理图转換PADS原理图6分钟
- 第110讲 ORCAD原理图转换PADS原理图4分钟
- 第111讲 PADS原理图转换altium原理图4分钟
- 第112讲 ORCAD原理图转换altium原理图6分钟
- 第113讲 PADS原理图转换ORCAD原理图7分钟
- 第114讲 altium原理图转换ORCAD原理图3分钟
- 第115讲 altiumPCB转换PADSPCB7分钟
- 第116讲 allegroPCB转换PADSPCB9分钟
- 第117讲 padsPCB转换altiumPCB4分钟
- 第118讲 AllegroPCB转换altiumPCB6分钟
- 第119讲 PadsPCB转换allegroPCB8分钟
- 第120讲 AltiumPCB转换allegroPCB6分钟
课程已被收录精选专题
购课须知
课程有效期：
自购买课程之日起 365 天，部分参与营销活动产品以活动规则为准，请同学在有效期内学习、观看课程。
上课模式：
课程采取录播模式，请注意自学课无班级微信群、班主任带班及助教批改服务。
注：自学课不支持退款，确保你是真的需要再进行报名，报完名之后还请认真学习。
